电力行业——分布式光纤温度监测系统应用技术方案

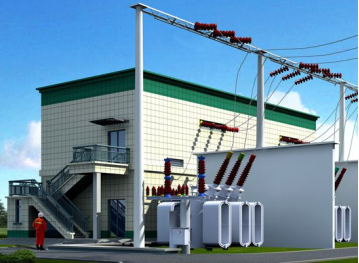

一、电力行业温度监测的必要性

        随着我国经济的发展, 电力系统正在朝着高电压、大电网、大容量、自动化的方向发展， 一旦发生事故便会对国民经济造成巨大的损失。如何对正在运行的电力设备进行在线监测并进行安全预测和温度变化趋势分析，如何通过实时数据对设备质量、运行环境、运行方式、设备老化、负荷不平衡等进行科学分析，这些都是电力系统中迫切需要解决的问题。传统的红外测温仪、红外成像仪、感温电缆、热电阻式测温系统等只能对电力系统的局部位置进行测温，无法为安全、经济运行、高效监测提供科学依据。“线型光纤感温火灾探测系统”作为火灾探测报警的新型成熟产品，其中光纤传感系统的探测器是特种铠装光缆，通过激光信号感测和传输信息，其光纤的本质安全、绝缘和防爆特性，在电力行业系统中可以得到广泛应用。由它组成的火灾报警系统，可以实时监测企业中电缆隧道、电缆沟、变压器、开关柜、电缆等部分的火灾隐患监控。浩源DTS分布式光纤温度监测系统可以应用于电力行业电缆本体温度、电缆环境温度、高压开关柜、变压器触点温度等方面安全监测。

二、电力行业测温意义

【提高安全保障】：对电力行业设备运行状态的实时温度监测，能及时有效的了解现场状态，防患于未然；

【降低人力成本】：该系统可以实现24小时实时监测，可节约人工巡检，同时解决对难以监测的位置的难点，填补监测的盲区；如果发生温度异常报警，能有效的定位报警，指导工作人员进行定位检修，节约时间，提高检修效率；

【保障经济效益】：该系统能实现提前预警，实现“无人职守变电站”目标，能有效的避免安全隐患和安全事故的发生，从而再保障安全的同时，也保障了经济效益；

三、浩源DTS分布式光纤测温系统应用

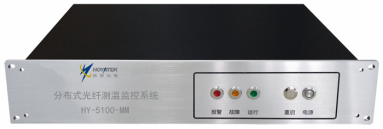

        本系统采用了当今先进的光电技术、通讯技术、微处理器技术、数字化温度传感技术和独创设计的低温、强电场、潮湿环境运行技术。它能分别针对不同环境下的温度进行监测，能及早发现事故隐患，将损失减至最低。同时还可提供大量在线监测数据，为运营人员全面了解电力设备运行情况提供可靠依据。

DTS分布式光纤温度监测系统特点

【先进性】： 基于国际上电力行业备受推行的分布式光纤测温技术，在吸取了国外将近20 多年的成功应用经验基础上，使得本系统具有卓越的技术性能和品质；

【安全性】：采用光纤作为温度传感和信号传输的媒介，传感器工作无需供电，本质安全，具有优异的绝缘性能和抗电磁干扰，传感器安装满足安全规范；

【稳定性、准确性】：通过探测光波波长移动来获得温度数据，传感器只对温度敏感，避免了传统传感器易受电源波动、传输线路损耗等干扰因素影响的问题，系统稳定可靠；测温精度达到± 1℃，温度分辨率达到0.1℃；

【长期运行高可靠】：系统运行安全可靠，性能稳定，适宜在恶劣环境下长期连续工作；

【兼容性】：监测主机自带标准通讯接口，提供以太网口、RS232、USB等，可变电站综合自动化系统等相结合，实现数据共享，简捷管理，实现了与相关系统的无缝连接；

【经济性】：系统造价经济合理，性价比高，建成投入使用后，可长期无人职守工作，维护成本低；

【操作维护简便性】：人机界面友好，操作简便；传感器无零漂，无需再次标定，系统免维护；

四、单个系统方案设计

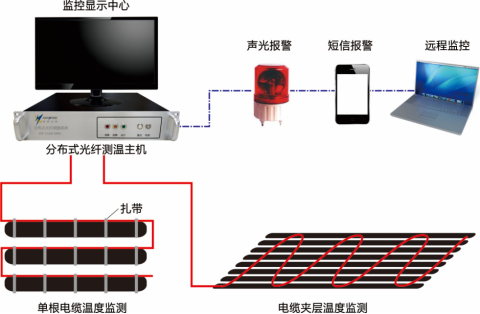

4.1 电缆本体温度监测方案的设计

电缆本体温度监测可分为单根电缆温度监测和电缆夹层温度监测。

Ø 自动实时检测：24小时实时在线监测电缆温度变化，当电缆某个点或多个点出现温度异常时，系统可立即定位报警。

Ø 网络联动：当发生温度异常警报时，可联动声光报警、短信报警功能，系统可将报警信息发送到运营商手机上，同时还可以通过电脑远程监控查看现场报警状态。

4.2 电缆沟、电缆隧道环境温度监测方案的设计

Ø 自动实时检测：24小时实时在线监测电缆沟或电缆隧道整体温度变化，当监测环境内的某个点或多个点出现温度异常时，系统可立即定位报警。

Ø 网络联动：当发生温度异常警报时，可联动声光报警、短信报警功能，系统可将报警信息发送到运营商手机上，同时还可以通过电脑远程监控查看现场报警状态。

4.3 高压开关柜温度监测方案的设计

Ø 自动实时检测：24小时实时在线监测高压开关柜触点的温度变化，当高压开关柜的的某个触点或多个触点出现温度异常时，系统可立即定位报警。

Ø 网络联动：当发生温度异常警报时，可联动声光报警、短信报警功能，系统可将报警信息发送到运营商手机上，同时还可以通过电脑远程监控查看现场报警状态。

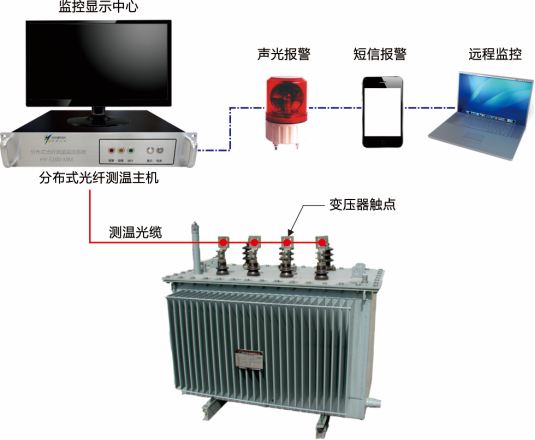

4.4 变压器温度监测方案的设计与实施

Ø 自动实时检测：24小时实时在线监测变压器触点的温度变化，当变压器的某个触点或多个触点出现温度异常时，系统可立即定位报警。

Ø 网络联动：当发生温度异常警报时，可联动声光报警、短信报警功能，系统可将报警信息发送到运营商手机上，同时还可以通过电脑远程监控查看现场报警状态。

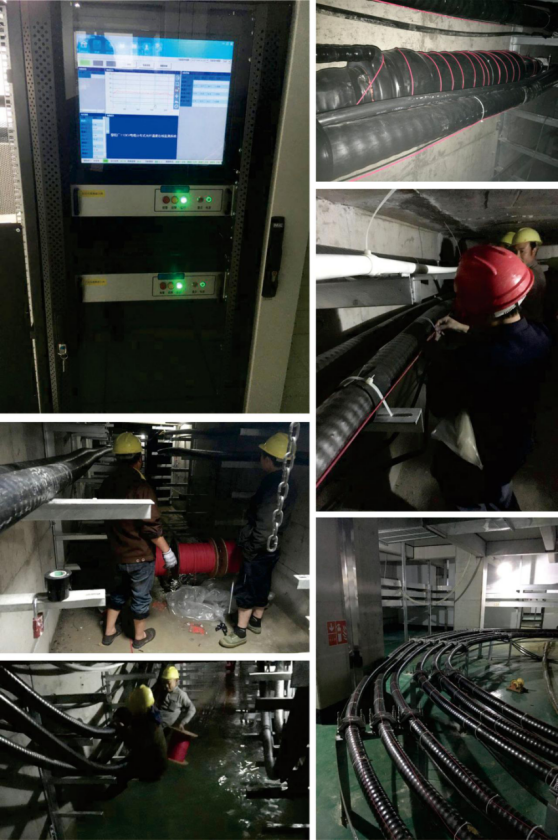

五、 相关案例展示
