城市综合管廊应用技术方案

一、综合管廊是什么？

        城市综合管廊也被称之为“共同沟”、“公共管道”等，是一种集中敷设电力、通信、广播电视、给水、排水、热力、燃气等市政管线的公共隧道。在过去，上述多个管道系统都是单独建设、单独管理，随着城市发展这些管道在建设中存在着很多矛盾，而城市综合管廊的出现，在很大程度上解决了这一问题，通过将各个领域的管线集中，从而实现统一建设、统一管理、统一设计的局面。推动城市综合管廊事业发展，可以解决“马路拉链”等问题，是一项惠民工程，能够有效提升城市综合承载能力，提升地下空间的利用率，确保新型城市发展质量、推动城市发展进程，是城市发展的新阶梯。综合管廊监测确保地下城市管廊影响区域内的已有建筑物及地下管线的安全稳定，及时为基坑施工提供反馈信息，通过管廊监测数据的分析，掌握围护结构稳定性的变化规律，是工程信息化施工的重要组成部分，需要技术手段进行保障，为控制施工对周围环境的影响提供判断数据。

        浩源DTS分布式光纤温度监测系统、分立式光纤温度检测系统、气体检测系统、DVS振动检测系统可以应用于城市综合管廊项目数据安全检测，为推进城市地下综合管廊建设，为政府统筹各类市政管线规划、建设和管理，解决反复开挖路面、架空线网密集、管线事故频发等问题提供有力技术安全保障。

二、光纤温度检测系统本质：防爆、防火灾、周界安全、防气体泄露

        综合管廊主要用于：电力线缆、通讯线缆、有线电视线缆、给水管线、中水管线、供冷管线、供热管线、燃气管线、排水管渠、路灯线缆、垃圾真空系统、输油管线等市政民生工程项目。在城市综合管廊中，特别是电力、通信、燃气管道，容易发生火灾事故，再加上综合管廊空间狭小，出入口疏散人群效率低。所以，一旦综合管廊出现火灾事故，造成管廊内部的热烟无法第一时间排除，有害气体量迅速增加、氧气含量迅速减少，狭窄的空间导致热量快速聚集，火势急速蔓延，具有扑救难、火势猛等特点，严重危及工作人员的人身健康。为了在发生火灾事故之前将事故扼杀在摇篮里，第一时间扑灭火情，需要设置火灾自动报警系统，联动消防系统，一旦发现产生了火灾问题，系统会及时报警并同时扑灭火情，保证城市综合管廊运行的安全性。

        浩源DTS分布式光纤温度监测系统特点：全光纤、长距离，大环境监测+特殊点监测，缓变+突变

三、城市综合管廊数据检测的意义

【提高安全保障】：对市政项目设备运行状态的实时数据进行监测，能及时有效的了解现场状态，防患于未然；

【降低人力成本】：该系统可以实现24小时实时监测，可节约人工巡检，同时解决对难以监测的位置的难点，填补监测的盲区；如果发生温度异常报警，能有效的定位报警，指导工作人员进行定位检修，节约时间，提高检修效率；

【保障经济效益】：该系统能实现提前预警，实现“无人职守”目标，能有效的避免安全隐患和安全事故的发生，从而再保障安全的同时，也保障了经济效益；

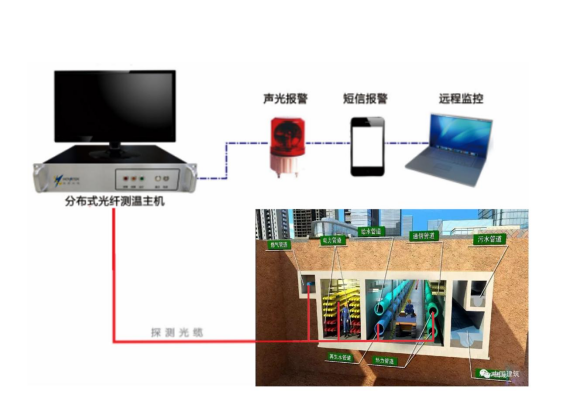

四、浩源DTS分布式光纤测温系统应用

        本系统采用了当今先进的光电技术、通讯技术、微处理器技术、数字化温度传感技术和独创设计的低温、强电场、潮湿环境运行技术。它能分别针对不同环境下的温度进行监测，能及早发现事故隐患，将损失减至最低。同时还可提供大量在线监测数据，为运营人员全面了解电力设备运行情况提供可靠依据。

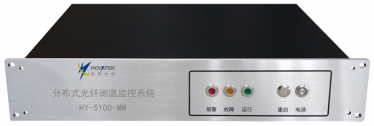

DTS分布式光纤温度监测系统特点

【先进性】： 基于国际上备受推行的分布式光纤测温技术，在吸取了国外将近20 多年的成功应用经验基础上，使得本系统具有卓越的技术性能和品质；

【安全性】：采用光纤作为温度传感和信号传输的媒介，传感器工作无需供电，本质安全，具有优异的绝缘性能和抗电磁干扰，传感器安装满足安全规范；

【稳定性、准确性】：通过探测光波波长移动来获得温度数据，传感器只对温度敏感，避免了传统传感器易受电源波动、传输线路损耗等干扰因素影响的问题，系统稳定可靠；测温精度达到± 1℃，温度分辨率达到0.1℃；

【长期运行高可靠】：系统运行安全可靠，性能稳定，适宜在恶劣环境下长期连续工作；

【兼容性】：监测主机自带标准通讯接口，提供以太网口、RS232、USB等，可变电站综合自动化系统等相结合，实现数据共享，简捷管理，实现了与相关系统的无缝连接；

【经济性】：系统造价经济合理，性价比高，建成投入使用后，可长期无人职守工作，维护成本低；

【操作维护简便性】：人机界面友好，操作简便；传感器无零漂，无需再次标定，系统免维护；

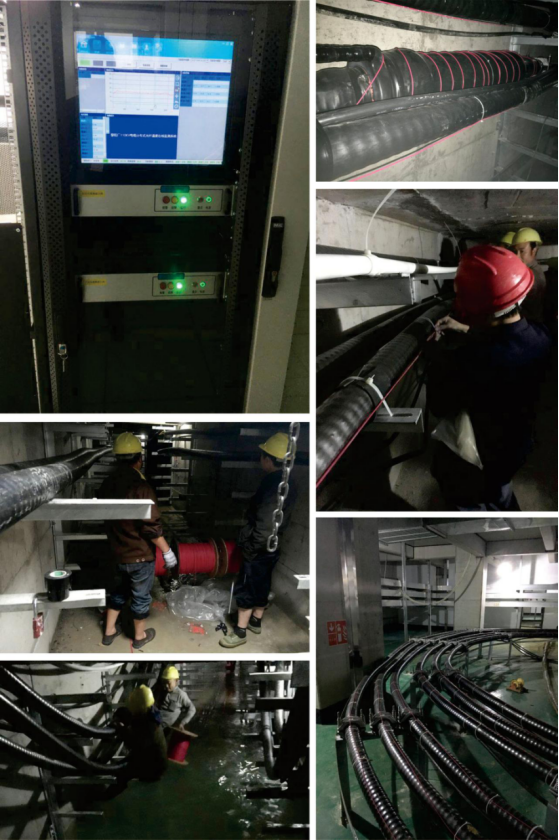

五、 相关案例展示
