交通安全应用技术方案

一、轨道交通系统为什么要使用光纤温度传感器？

        随着我国经济的快速发展和城市化步伐的加快，具有大运量、高速、环保的轨道交通正在快速发展。由于消防安全是城市轨道交通建设和运营中必须考虑的重要问题之一，使得愈来愈多的技术人员更多地关注于分布式光纤温度传感器在城市轨道交通中的实际应用。

        地铁隧道环境具有强电磁干扰和网络巨大、隧道相互交错的特点。传统以电信号为工作基础的温度传感器通常在安全性、信号的稳定性方面受到很大的限制而光纤的电绝缘性，几何易变性及其固有的大的信号传输带宽等优点，使得光纤温度传感器突破了电温度传感器的限制，从而为地铁隧道等存在强电磁干扰环境下的温度测量提供了非常有效的手段。

        轨道交通火灾的可能发生地点为：站台、设备区、地下隧道、高架轨道及路面轨道、车体本身等。消防火灾预警系统设计应对上述区域实现早期、有效、及时的火灾隐患探测，尽可能较早发现可能出现的火灾隐患并及时采取措施，避免火灾的发生。由于轨道交通环境的复杂性，对火灾探测的传感器要求较苛刻，许多传统的火灾探测器在这种环境中的作用难以充分发挥，而高精度、高分辨率、抗电磁干扰的分布式光纤温度传感器可以克服传统传感器存在的这些弱点。

        此外，在地铁的环境控制系统里，主要使用的传感器还有室内温湿度传感器、管道温湿度传感器。我们可以在车站的站厅以和站台区等公共区内以及重要的设备房内设置室内温湿度传感器，以监测车站实时的温度及湿度。这些参数可以帮助运营人员对车站各系统工况进行合理的调整，以保持车站公共区始终处于较为舒适的环境、确保设备房一直处于合适的温度之下。室内温湿度传感器一般装在车站站厅、站台以及设备房的墙面上或顶上。

分布式光纤温度监测简介

        分布式光纤温度传感器的工原理是喇曼散射的温度效应，该技术的理论和实验技术基本上已经成熟。国内外不少研究所和厂家都开发了自主的分布式光纤测温系统并成功应用在电力、化工企业和水坝、油库等特殊环境中。

        分布式光纤测温系统是一种用于实时测量空间温度场分布的传感器系统。它利用同一根光纤作为温度信息的传感和传导介质，利用光纤后向拉曼（Raman）散射光谱的温度效应测量光纤所在的温度场信息，利用光纤的光时域反射（OTDR）技术对测量点进行定位。

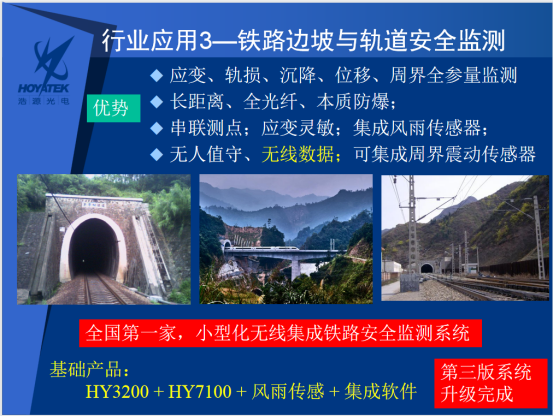

二、铁路边坡与轨道安全监测

优势：

        应变、轨损、沉降、位移、周界全参量监测

        长距离、全光纤、本质防爆；

        串联测点；应变灵敏；集成风雨传感器；

        无人值守、无线数据；可集成周界震动传感器

        全国第一家，小型化无线集成铁路安全监测系统

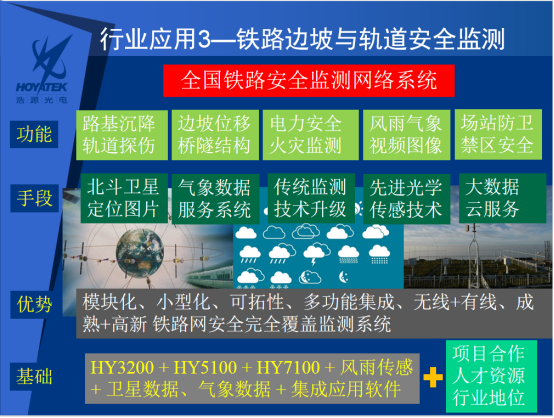

三、铁路安全监测网络系统

功能：

路基沉降轨道探伤、边坡位移桥隧结构、电力安全火灾监测、风雨气象

视频图像、场站防卫禁区安全

优势：

模块化、小型化、可拓性、多功能集成、无线+有线、成熟+高新铁路网安全完全覆盖监测系统

四、轨道交通安全数据检测的意义

【提高安全保障】：对轨道交通项目设备运行状态的实时数据进行监测，能及时有效的了解现场状态，防患于未然；

【降低人力成本】：该系统可以实现24小时实时监测，可节约人工巡检，同时解决对难以监测的位置的难点，填补监测的盲区；如果发生温度异常报警，能有效的定位报警，指导工作人员进行定位检修，节约时间，提高检修效率；

【保障经济效益】：该系统能实现提前预警，实现“无人职守”目标，能有效的避免安全隐患和安全事故的发生，从而再保障安全的同时，也保障了经济效益；

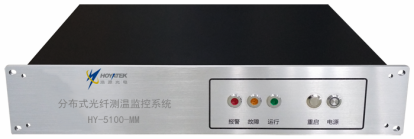

五、浩源DTS分布式光纤测温系统应用

        本系统采用了当今先进的光电技术、通讯技术、微处理器技术、数字化温度传感技术和独创设计的低温、强电场、潮湿环境运行技术。它能分别针对不同环境下的温度进行监测，能及早发现事故隐患，将损失减至最低。同时还可提供大量在线监测数据，为运营人员全面了解电力设备运行情况提供可靠依据。

DTS分布式光纤温度监测系统特点

【先进性】： 基于国际上备受推行的分布式光纤测温技术，在吸取了国外将近20 多年的成功应用经验基础上，使得本系统具有卓越的技术性能和品质；

【安全性】：采用光纤作为温度传感和信号传输的媒介，传感器工作无需供电，本质安全，具有优异的绝缘性能和抗电磁干扰，传感器安装满足安全规范；

【稳定性、准确性】：通过探测光波波长移动来获得温度数据，传感器只对温度敏感，避免了传统传感器易受电源波动、传输线路损耗等干扰因素影响的问题，系统稳定可靠；测温精度达到± 1℃，温度分辨率达到0.1℃；

【长期运行高可靠】：系统运行安全可靠，性能稳定，适宜在恶劣环境下长期连续工作；

【兼容性】：监测主机自带标准通讯接口，提供以太网口、RS232、USB等，可变电站综合自动化系统等相结合，实现数据共享，简捷管理，实现了与相关系统的无缝连接；

【经济性】：系统造价经济合理，性价比高，建成投入使用后，可长期无人职守工作，维护成本低；

【操作维护简便性】：人机界面友好，操作简便；传感器无零漂，无需再次标定，系统免维护；

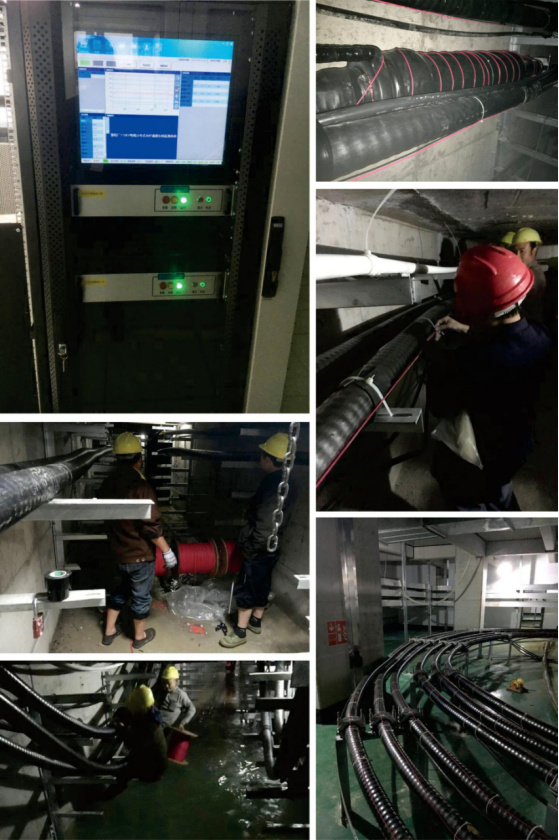

六、 相关案例展示
